Flow Reactor 란....?

* Flow Reactor의 원리와 효율성을 확인할 수 있습니다.

Flow Reactor(Micro Reactor)는 미세한 유로에 원료를 흘려 화학 반응을
일으키게 하는 새로운 화학 반응 Solution입니다.
화학 합성을 비롯한 다양한 화학 반응 과정에 안전하게 이용될 수 있는
차세대 친환경 합성 기술입니다.
또한, 실험실에서 합성한 조건을 이용하여 산업용까지 손쉽게 적용할 수 있는
새로운 산업화 기술입니다.

견적서 요청 카달로그 요청



기존 합성 방식과 Flow Reacting 방식의 특징 비

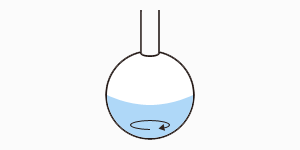

기존 Flask 방식의 합성 새로운 Flow Reacting 합성








    • 한 용기에서만의 혼합

    • 회전(휘젖기)에 의한 혼합

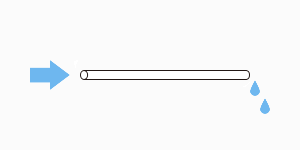

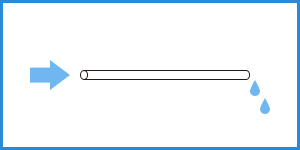

    • Flow(흐름) 속에서의 반응

    • Micro 공간에서의 반응 (수 십 ㎛ ~ 수 백 ㎛)

    • 반응 비표면적의 증가



    • 균일한 합성을 위해서는 긴 합성 시간 소요

    • Flask 중심과 표면의 온도 차이 발생

    • 반응이 빠르게 일어날 경우 제어가 어려움







     • Lab Scale의 반응 조건을 산업용으로 적용하는데
      제약이 따름


• 고속 혼합이 가능
• 정밀한 온도 제어가 가능
• 반응 시간의 제어가 용이



 • Flow Reaction 합성 방식은 손쉽게 System
    자동화가 가능하며, Lab Scale의 조건이
    산업용으로 바로 적용 가능



●  Flow Reacting 방식에 효율적인 반응 적용

 1. 효율적인 유기 합성 반응

     - 발열 반응

 2. 정밀 온도 제어와 뛰어난 열 교환 능력으로 지금까지 냉각이 필요한 반응이 실온에서 가능

    - 불안정 중간 단체를 포함한 반응

 3. 반응기 안의 체류 시간 단축 제어와 정밀 온도 제어에 의한 중간체의 분해 방지

    - 생성물이 더욱 반응하기 쉬운 반응

 4. Flow 반응 효과와 고속 혼합으로 반응과 정지의 신속 제어

 5. 다른 상태(고체, 액체, 기체)의 접촉에 의한 반응

   - 반응 비표면적의 증대로 기체, 액체 간 반응이나 광반응 등의 접촉 효율이 관여하는 반응의 반응성이 향상

 6. 미립자 · emulsion 생성

   - 나노/마이크로 공간을 이용한 반응으로  Particle Size · Particle 분포를 정밀하게 제어



●  3 Type의 Flow Micro Reacting System

   YMC에서는 3가지 방식의 반응 System을 제공하고 있습니다.

  Liquid-Liquid Reacting System Hydrogenation Reacting System Photo Reacting System
구조

반응방법

특징

 • 고속 환체에 의한 반응 시간
    단축

 • 정밀한 온도 제어가 가능

 • 유속의 제어로 반응 시간
    제어 가능

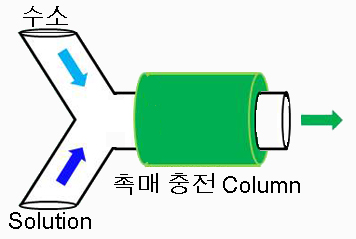

 Mixer를 통한 정밀한 기체/액체
    혼합

 • 촉매 Column을 통해서 안전

    한 고효율 반응

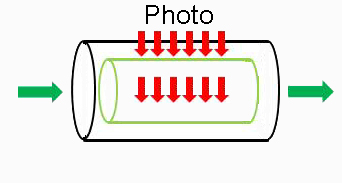

 • 정밀한 광조사 시간 조절 가능
Model

 • KeyChem-Basic

 • KeyChem-L

 • KeyChem-LP

 • CYTOS Series

 • KeyChem-H  • KeyChem-Lumino

Flow Reactor의 원리와 효율성을 확인할 수 있습니다.
